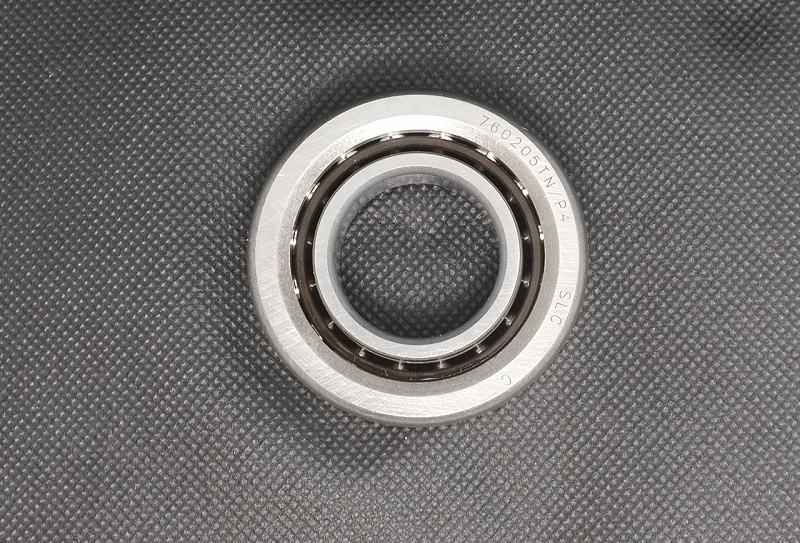

角接觸球軸承是精密機床、磨床等加工設備常用的傳動組件，受結構設計的影響，一般要采用多個軸承配對的形式，安裝到主軸上。但是角接觸球軸承組合形式多樣，哪個才是最佳配對方法？下面無錫三立軸承就來科普下相關內容。

角接觸軸承常見配對方法有哪些？

1、背對背配對。兩個角接觸軸承的寬端面相對放置，可以形成較大的支撐基距，剛性高，能同時承受徑向載荷、雙向軸向載荷，還可以承受一定的傾覆力矩。

2、面對面配對。兩個角接觸球軸承的窄端面相對安裝，支撐基距小，剛性相對弱，但是抗熱膨脹、軸彎曲引起的變化的能力強?？梢猿惺軆蓚€(gè)方向的軸向載荷，但承載能力偏弱。

3、串聯配對，多個角接觸球軸承以相同方向配對安裝，不能承受傾覆力矩，只適合用在承受單一軸向載荷的場合。

4、三聯或四聯配對。將三個或四個軸承以特定方式排列，可以同時承受徑向、多個方向的軸向載荷。但是高速旋轉時，可能導致載荷分配不均，所以不適合高速工作環境。

5、自由配置，特殊加工需求的精密機床主軸軸承 沒有特定的配對方式，但是要嚴格控制外圈非基面的終磨平面尺寸公差，能獲得一定的預載荷。

哪個配對方式最佳？

角接觸球軸承的配對形式不同，適合的場合也不一樣，相比較而言，背對背配置是比較常見的，使用的場合也非常多。但是要根據設備的性能需求，找到最合適的配對方式，這樣才能保證設備運行。一般配對形式選擇技巧如下：

1、根據載荷方向、大小選擇相應的配對方式，讓軸承能有效分散、承受負載。

2、剛性要求高的場合，推薦使用DB背對背配對，這樣能提高系統的剛性。

3、如果軸承安裝環境存在較大的對中誤差，優先選擇面對面配對的方式，這樣能適應調心需求。

4、對需要承受較大單方向軸向力的場合，可以采用串聯配對的形式，能增強軸承的承載能力。

5、不同的配對方式對安裝精度要求不同，背對比配對更適合高精度安裝的場合。
